一、拆机

中兴骐骥AX3000 Pro，以下简称中兴AX3000 Pro。它的外包装如下：

取出路由器和配件：

有配送一根网线； 电源输出规格是12V/1.5A。实测待机功耗是6.6W。

机身正面的样子：

背面接口：四个全千兆网口，支持盲插，支持双WAN接入。

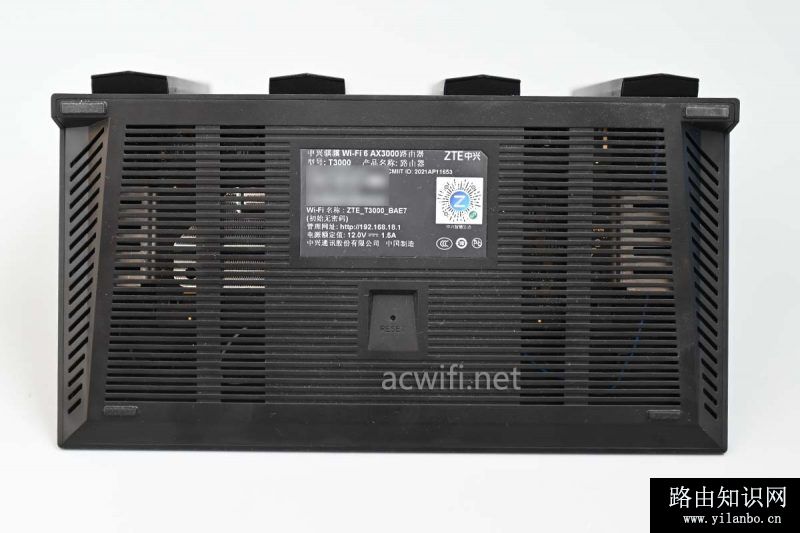

机身底部有好多散热孔，有利于散热。

底部中间位置有一个RESET键：

标签：

中兴骐骥AX3000 Pro的型号是T3000。

开拆，电吹风把底部标签加热，然后很轻易地撕下来了，我知道为啥这么轻易地撕下了，因为底下还有一层膜，不可修复的膜，膜下有螺线孔，所以它不能做到无损拆机，头一次碰见这样的设计：

不管了，拧下来两颗螺比后，拆开外壳：

主板底下有一长条铝散热器：

主板上有几颗固定螺丝，拧下来之后方能分离主板：

蓝色的物质，介于硅脂和硅脂垫片之间的状态，不是什么材质。是相变硅脂吗？

长条散热器也可以拿出来的：

另一面：

机身顶部正中间位置有一片NFC天线：

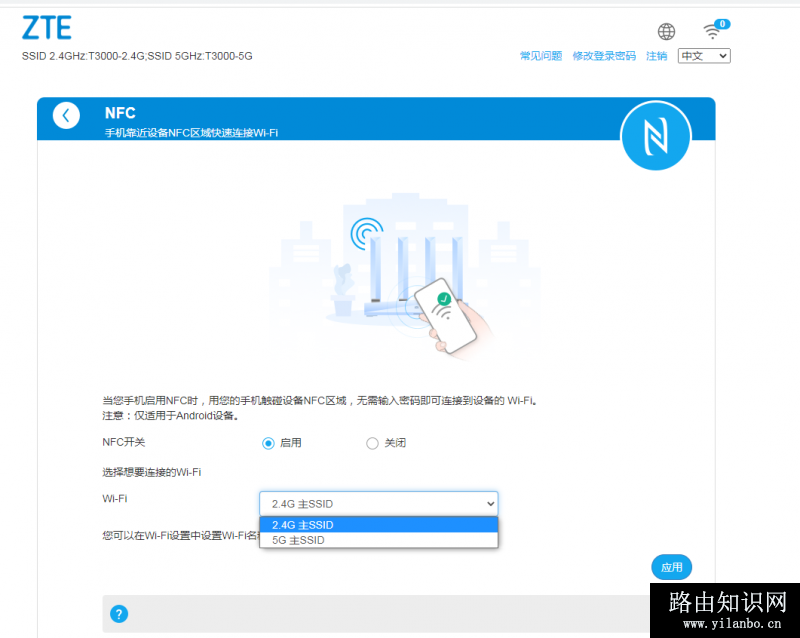

NFC天线的作用是当你的安卓手机打开NFC后靠右近后会提示是否连接WIFI，你确认后就自动连接上了，不需要输入密码。而且它可以设置连接的是2.4G还是5G，我记得华为AX3 Pro只能是2.4G，所以当时我说过华为AX3 Pro的NFC连接没啥意义 ，因为你不能连接5G  Wi-Fi。

这一面看不见网口，我定义为主板背面：

主板正面也有一片散热器：

取下来散热器看看:

屏蔽罩打开：

屏蔽罩里面是空的：

有一排这样的供电电路：

翻过来看主板背面，主要芯片都在这里了。直接打开所有屏蔽罩：

不懂屏蔽罩底下黄色的是什么：

CPU这里为啥没覆盖完整？如下图红框位置：

因为这里是负责无线射频的芯片电路。

清理干净之后，看见了是高通的方案：

中兴AX3000 Pro的CPU型号是IPQ5018，双核1GHz，集成单核1GHz NPU，集成2.4G Wi-Fi 6（2x2mimo 574Mbps）。

CPU的右下角是一颗内存芯片，从丝印的“D9PTK”可以查出颗粒型号是MT41K128M16JT-125:K，容量256MB，DDR3-1600。

左下角有一颗闪存芯片，型号是兆易创新的GD5F1GQ5REYIG，容量128MB。

2.4G有独立的FEM芯片，型号是KCT8276HE， 上海康希通信科技有限公司的产品。

KCT8276HE的参数如下：
Integrated high performance 2.4GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated power detector
Nominal operating voltage: 5V&3.3V
Transmit gain: 31.5dB at 5V&3.3V
Receive gain: 16dB at 5V&3.3V
Noise Figure: 1.7dB at 5V&3.3V
Output power:

+21dBm @ DEVM=-43dB, HE40/MCS11, 5V
+22.5dBm @ DEVM=-40dB, HE40/MCS11, 5V
+24.5dBm @ DEVM=-35dB, VHT40/MCS9, 5V
+26dBm @ DEVM=-30dB, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Minimal external components required
Small package: QFN-16L, 3×3×0.55mm (MSL3, 260 oC per JEDEC J-STD-020)
RoHS and REACH Compliant

看 Output power的参数，这颗2.4G FEM属于高功率FEM了。

2.4G FEM芯片的上方是一颗交换芯片，型号是QCA8337-AL3C：

现在来看5G射频电路：

中兴AX3000 Pro的5G无线芯片是QCN6102，支持2x2MIMO，在160MHz频宽下最高速率2402Mbps。

外置了两颗5G FEM芯片，也是上海康希通信科技有限公司的产品，型号是KCT8576HE。
