最好奇XTR10890的小包转发率到底能有多少，拆机放在之后的事了，拆机之前要测试清楚一些问号。

要测试万兆端口的小包转发率，测试仪平台也要升级了，平台用的X550-T2是2个电口，这台XTR10890是一光一电，所以要弄个10G光电转换模块才行。如下图：

电口模块的型号是TL-SM510U。可以识别10G/2.5G/1G，是的5G不适别。  2.5G电口模块TL-SM410U也可以插在XTR10890上用的，如果你已经有这个模块了，且只要2.5G电口，就不必买更贵的这个10G模块了。

XTR10890小包转发率测试：

测试仪用的这个：MiniSMB Hurricane II，10G版本。硬件是11700K+X550T-2

上网方式设置为静态IP方式，测试仪的Prot0为LAN口，Prot1为WAN口。设置路由器里的DMZ主机，把测试仪的LAN口iP埴上去。

64byte包转发率测试结果如下：

看上图红框中的数据就可以，Rx pps 9.01Mpps，万兆口的小包满线速是14.88Mpps。虽然小包没满，但这个9Mpps已经很恐怖了。

64字节的双向转发率如下图：

同样是看RX pps那行就行了，两个端口都有9Mpps，也就是双向同时转发不减速。

（威联通301W的wan to lan 小包转发率只有1.89Mpps）

10G光口和10G电口均可以设置做WAN，两个方式测试的结果一致。

用IxChariot测试10G WAN到10G LAN的吞吐率，上网方式跟前面的一致。

直接测试双向，结果如下图：

两个口都达到了9.45Gbps，双万兆满速。

5G2支持8×8 MIMO

用WinFi软件可以查看SS数量，5GHz 153信道就是5G2，下图右下角是SS菜单下方显示的数字是8，所以是8×8 mimo，另一个5G1是4x4mimo，两个5G的速率均是4804Mbps。

5G2可以支持160MHz频宽，只要在地区里设置美州然后选择100信道-128信道都可以。开160MHz频宽后，可以支持4x4mimo 160MHz或8x8mimo 80MHz，同时支持。

（地区设置里默认是中国。）

支持Wi-Fi 6E

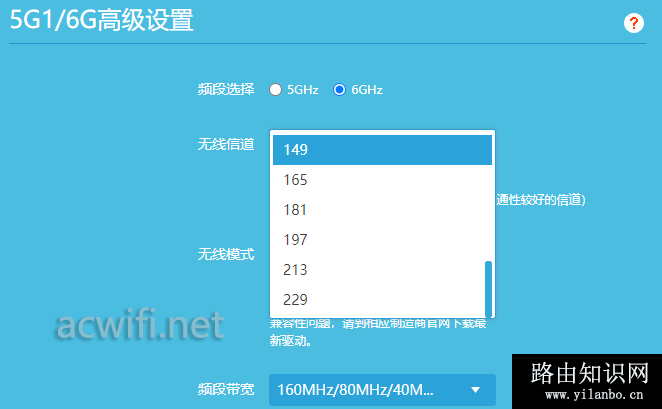

地区设置里更改为美州之后，5G1频段可以更改工作在6G频段，也就是Wi-Fi 6E。开启6GHz后可以选择更高的信道，181、197、213、229，除了229不支持160MHz频宽以外的都能支持160MHz。

6GHz还有低信道：37、53、69：

6GHz还有中间的信道：101、117，133

我以为6GHz频段只有165以上的信道。

虽然Intel AX210无线网卡硬件能支持WI-Fi 6E，但在中国卖的无线网卡都不支持6GHz频段，不认。需要用工具修改一些地方才行。我还没找到这种方法，但我不打算测6GHz ，还没开放呀。

（用AX210看不见6GHz)

LAN口到万兆口的吞吐率测试：

以理所有测试的端口均是LAN口。

把两个10G口设置为LAN口，两个口直接双向打流：

10G电口到4个LAN品的总吞吐率是536+584+656+565=2341Mbps，不满。

反向，4个LAN口到10G电口的吞吐率是934+942+934+934=3744Mbps，满。

+

4个LAN口与10G电口双向吞吐率如下：632+544+552+642+714+616+629+584=4.93Gbps，因为有一个方向不满，所以双向时也就不满了。

发文后的补充：

有人留言说了301W，是的我忘记了我曾经测试过一这台，二手收来拆机后简单测试完就卖出去了，曾经我也测试过它的10G电口到四个LAN口的双向。

原文在这里：威联通301W拆机和简单的测试，双万兆Wi无线路由器

威联通301W的10G与4个LAN口双向测试结果：
