这款BH3004无线套装是厂商给我拆机折腾的。

一、拆机

外包装：

打开包装：

所有东西取出来：

包括：

4个无线AP面板，型号是H3C Magic BA3000L；

1个PoE供电、路由、AC控制器一体主机，型号是H3C Magic BR1008L-HP；

一个电源适配器，输出规格是DC 54V/1.17A；

8颗长螺丝，用于安装AP面板，四颗短螺丝，用于安装主机。

主机尺寸是23x8cm：

电源输出规格：54V/1.17A。

先拆主机吧。

主机背面的标签：H3C Magic BR1008L-HP 路由器。

主机上面一共有9个网口，其中一个WAN口， 一个可做WAN也可以做LAN的网口，七个LAN口，均是全千兆网口。也就是说，它支持双WAN。

拆开金属外壳：

芯片比较简单，有两颗交换芯片RTL8367S，两颗RTL8367S之间有一颗闪存芯片，型号是25Q64JVSIQ，容量8MB。

主控芯片是RTL8197FH，单核1GHz，集成64MB内存。

最右边有一颗RTL8238，不清楚是啥芯片，从周边电路来看，跟POE供电有关。

主板背面：

主板背面没啥芯片：

现在来拆AP面板。面板前盖打开：

面板上的丝印：H3C Magic BA3000L

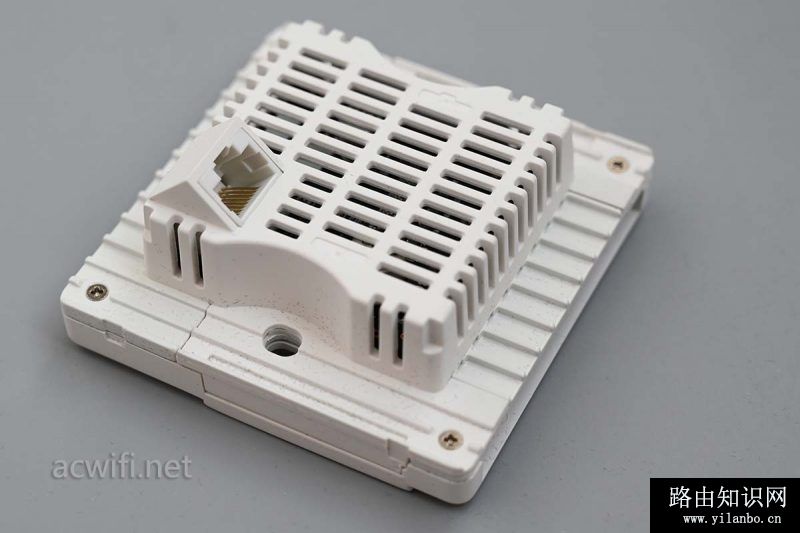

都是散热孔：

四个角上分别有螺丝，拧下来后分开外壳：

两侧有PCB双频天线：

把主板分离出来，

主板底下有导热硅脂垫片，想不到灰色的那一块是铝金属的：

继续拆开：

铝板外面喷了白色：

底部的主板是负责供电：

把底部的主板也拆出来，所有东西在这里了：

主板背面有一颗闪存芯片，型号是25Q256JWEQ。容量32MB。

电源板的底面：

现在来看主板正面上的各芯片型号。

CPU型号是IPQ0509，双核1GHz，集成256MB内存，集成2.4G WI-Fi 6无线，支持2x2mimo，在40MHz频宽下最高速率574Mbps。

5G无线芯片是QCN6102，支持2x2mimo，在160MHz频宽下最高速率2402Mbps。
