拆华为的无线路由器，要有好一点的工具，还要有好一点的心理承受能力。工具可以在两者之中选其一：热风枪、斜口钳。 这两样东西我都实践过了，可行的。而这台华为AX3 Pro新版的拆机也不例外，边拆边挑吧，挑那一样工具都要抱着路由器”瓜老衬“的心理准备。

华为AX3 Pro新版，京东预售时下的订单，付尾款时看了不能用全品券，所以实付价是379元。

这是旧款AX3 Pro和AX3的拆机文章：

华为AX3与AX3 Pro拆机，一起拆开对比看看有什么差别

华为AX3 Pro新版的外包装：

从外包装上的标签可以看出是旧版或新版了，标签纸上写清楚了型号是WS7206：

WS7206是新版，WS7200是旧版的海思方案。

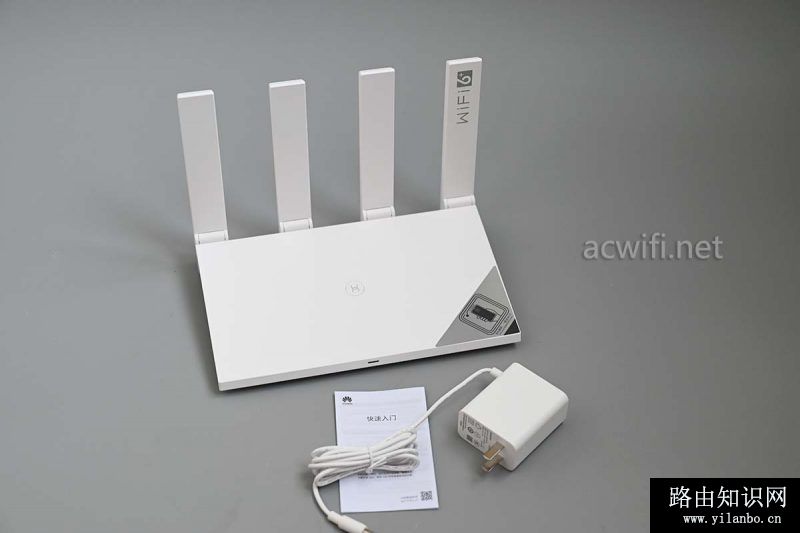

没有附送网线，没有附送网线，没有附送网线。379元买的无线路由器没有网线！

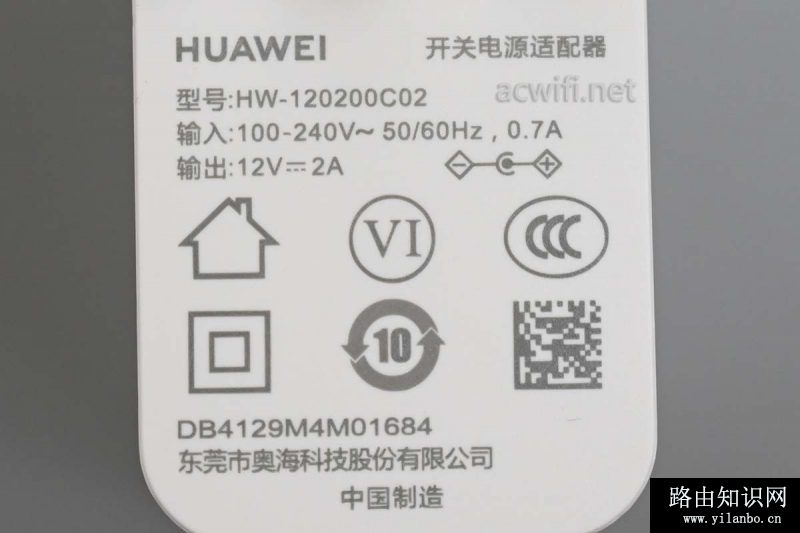

电源个头比较大，输出功率是12V/2A，电源好评！实际连接WAN口后的待机功率是5.2W，不高。

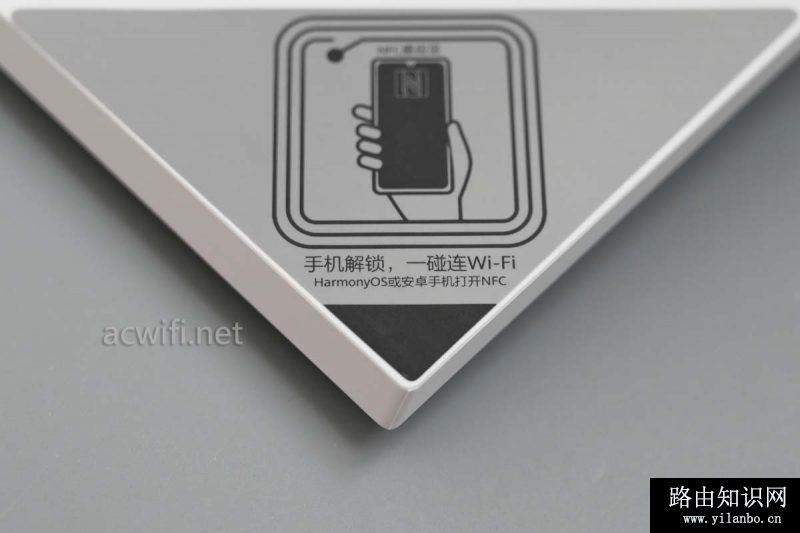

机身的一角印有NFC标记，叫做NFC一碰连。

“终端开启NFC功能后，在解锁屏状态碰一碰路由器NFC连接路由器的Wi-Fi。仅支持NFC功能的Android终端才支持一碰连功能”

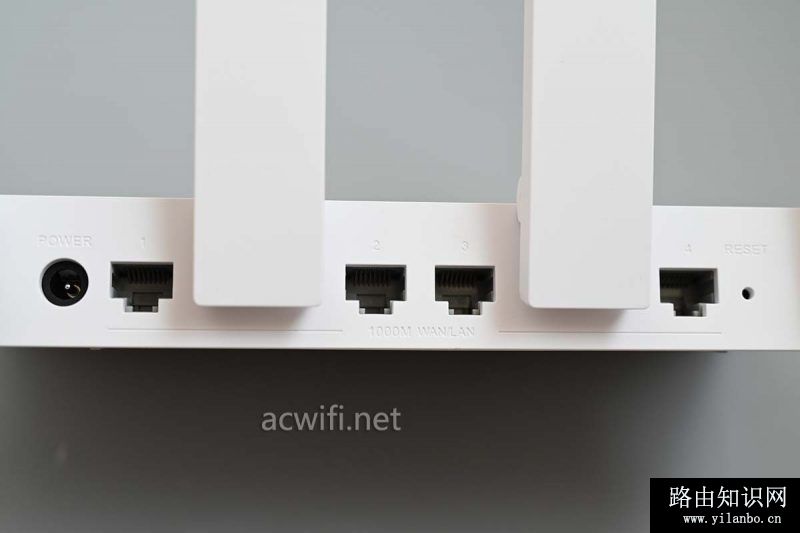

机身背后的接口，一共4个全千兆网口，支持盲插。

我觉得机身底部的散热孔是不够的。

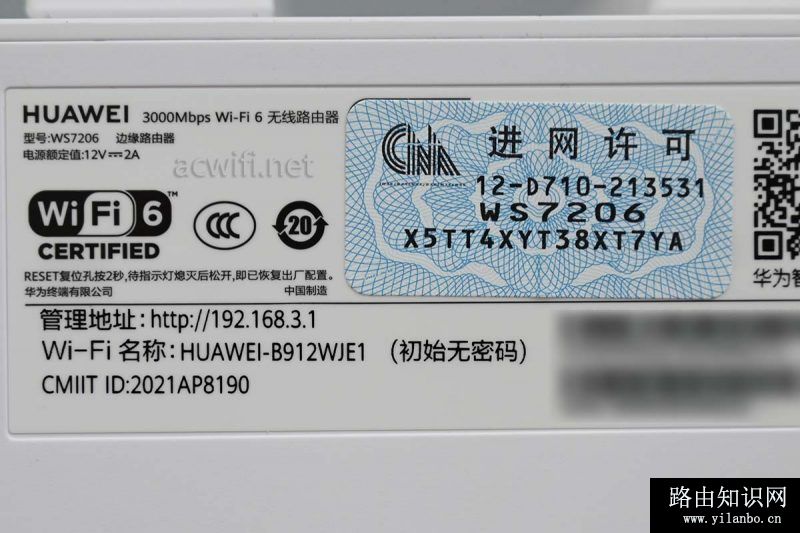

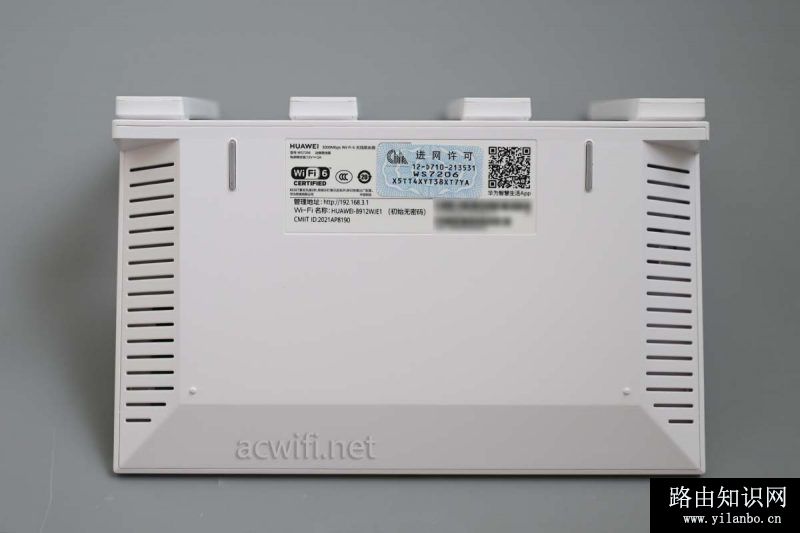

底部的标签，型号：WS7206

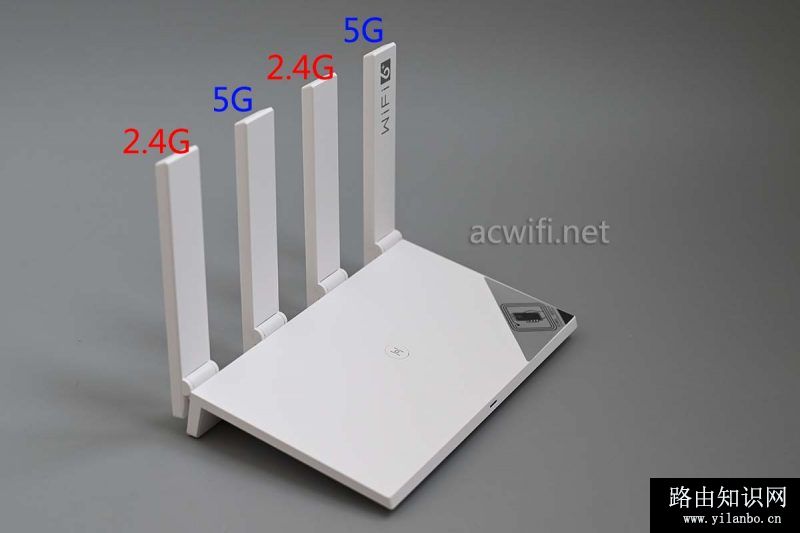

天线布局：

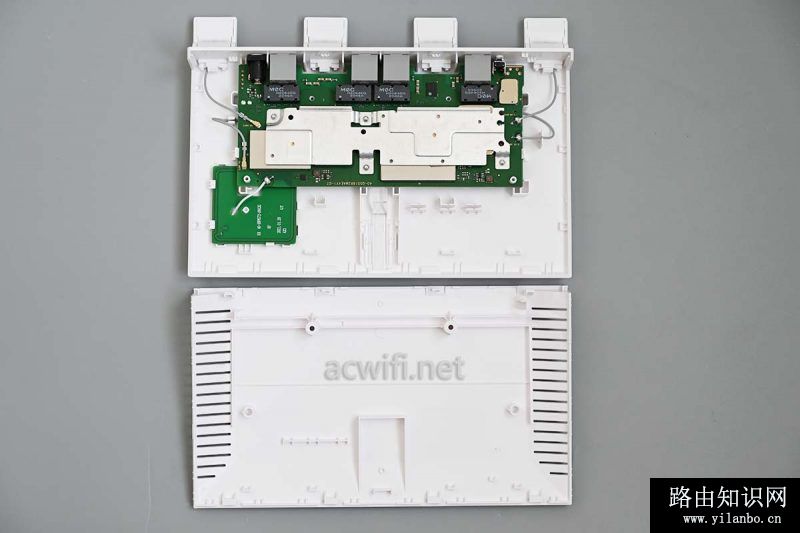

拆开外壳：

窄长的主板，左下角是正方形的PCB电路板是NFC感应天线：

这一面能看见网口所以就自定为主板正面。

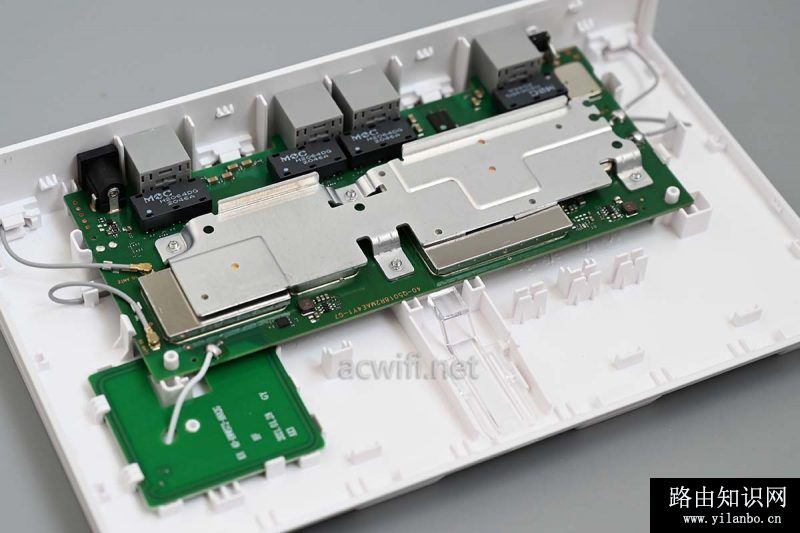

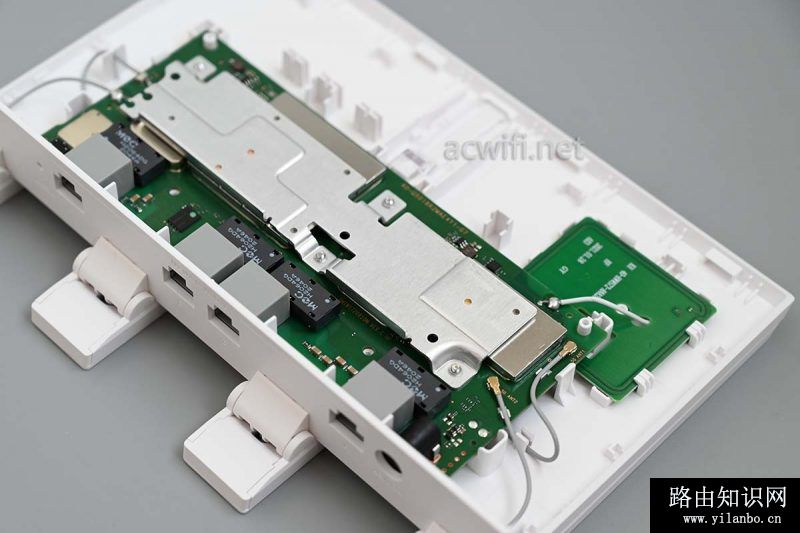

正面上有一片散热铝板：

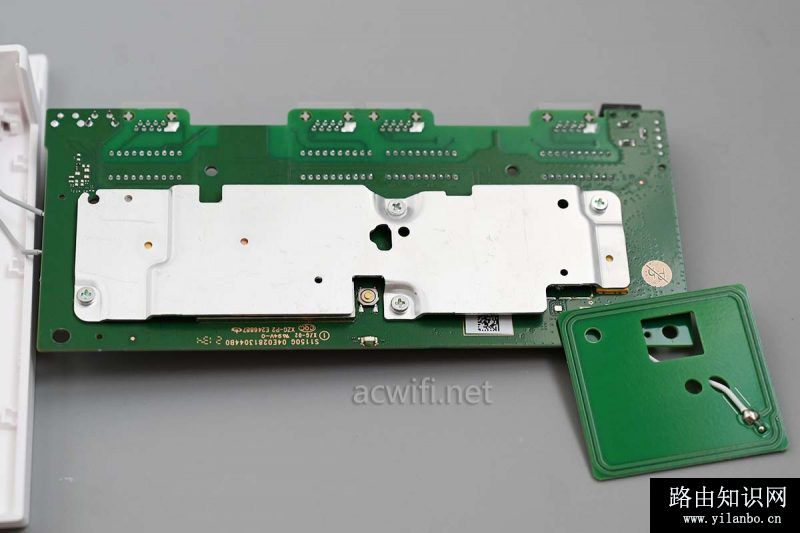

拆开2根5G 馈线接头就直接把主板左右翻转了，这时可以看见主板背面。背面也有一窄长的散热铝板。

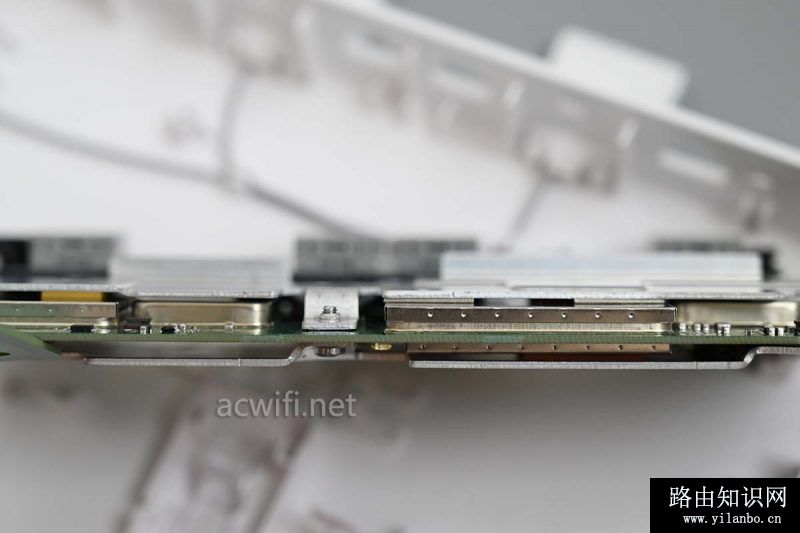

两片散热板夹住了主板，没有采用密齿散热器，可能受制于这个外壳的厚度。应该把“可能”去掉。

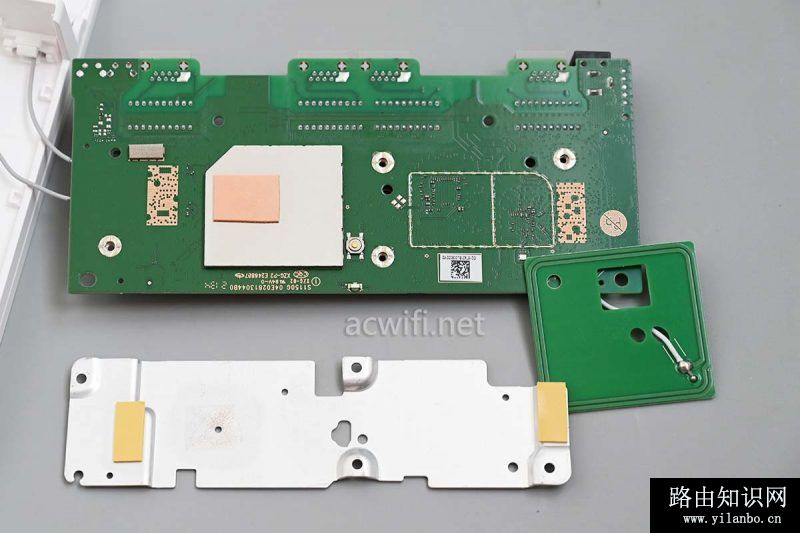

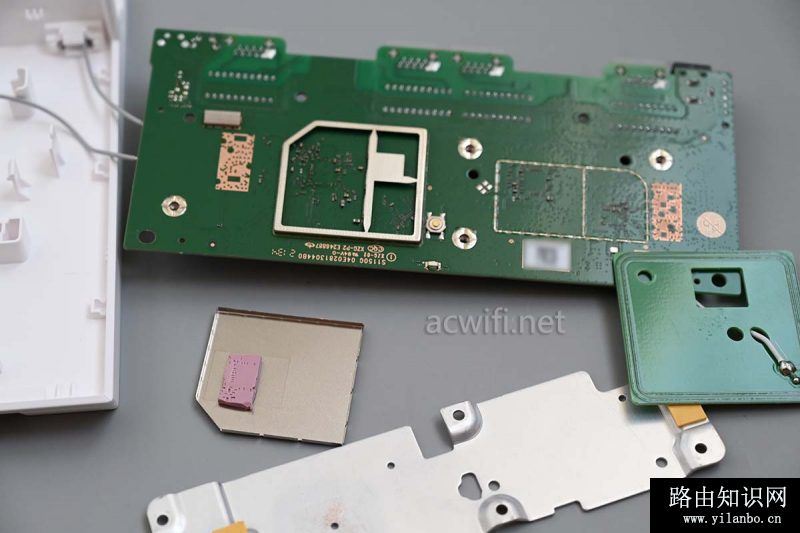

把散热板取下来，先看主板背面：

背面有一大片屏蔽罩，取下来，里面空的。

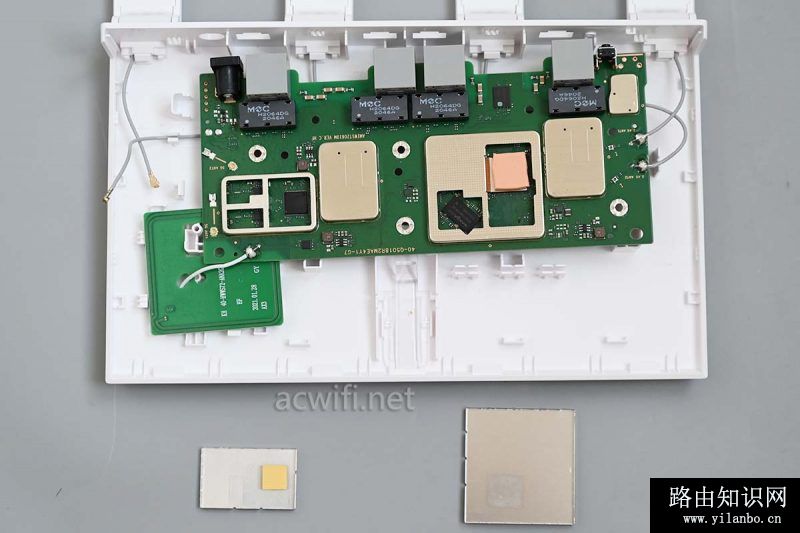

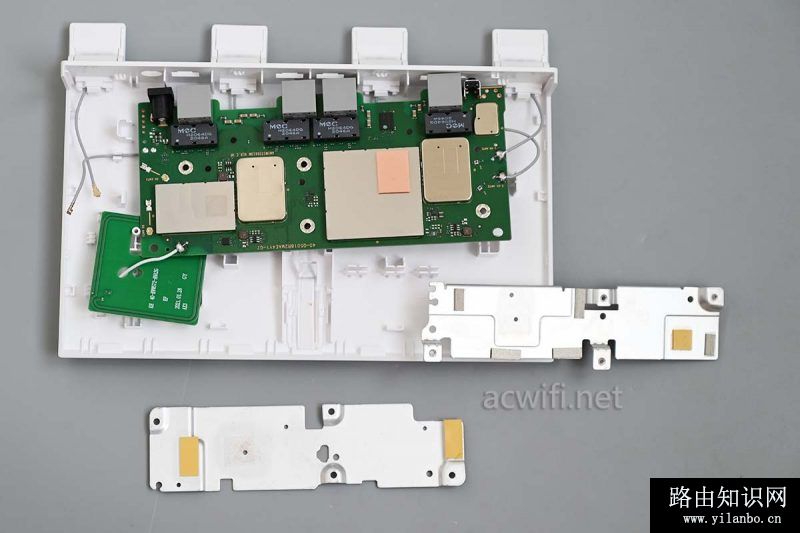

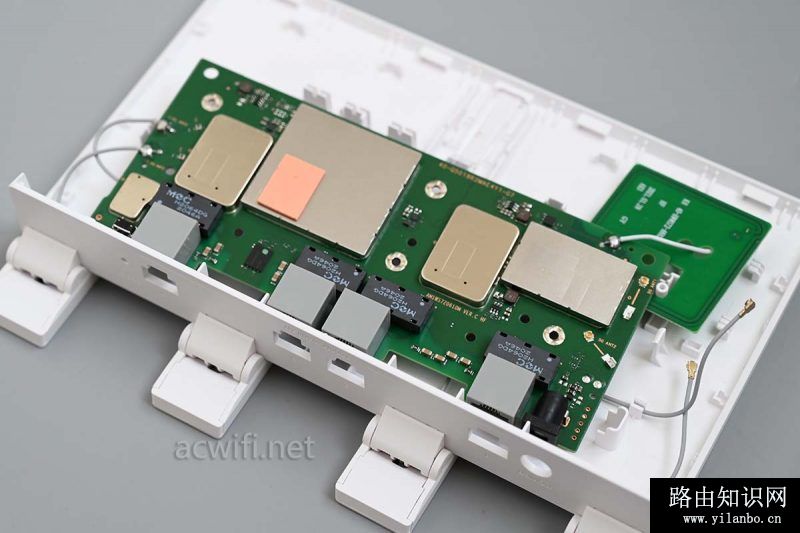

翻过来看主板正面，散热板拿走后看见一共有Do、Re、Mi、Fa、Sol，5个屏蔽罩。

其中有2个是直角的罩子，是可以撬开下来的，其余三个圆角的罩子是直接焊接在主板上。多么熟悉的华为罩子。。

做事先从易到难吧，这样可以少“撞板”。

撬开两个屏蔽罩：

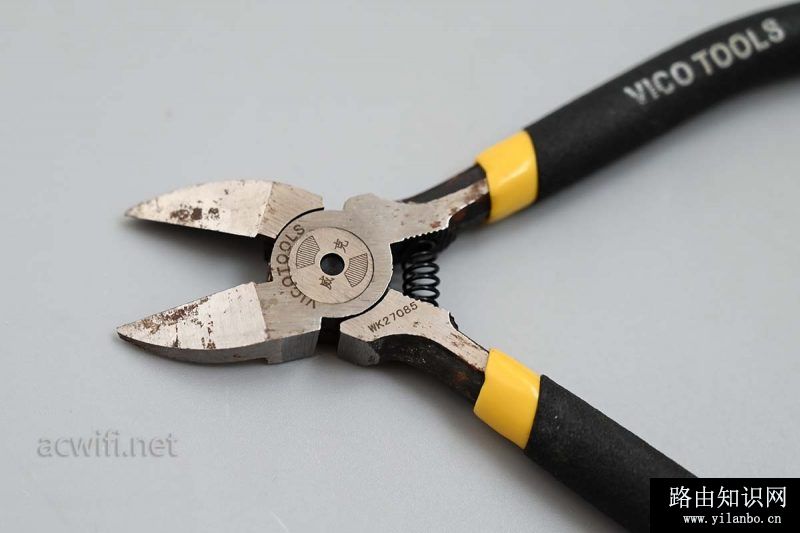

可这样很不过瘾，看不面，还是出动钳子吧：

这钳子专门拆华为的罩子，在华为的光猫上也有用过，拆过H6子路由标准版时也用过。都没事！

在拆华为AX2 Pro时用的热风枪，就出事，把屏蔽罩里面的贴片元件吹得翩翩起舞了，有些立直起来，导致那台AX2 Pro的无线丢失。

所以，还是用钳子稳妥。有一定的危险性，未成年人请在家长指引下操作！

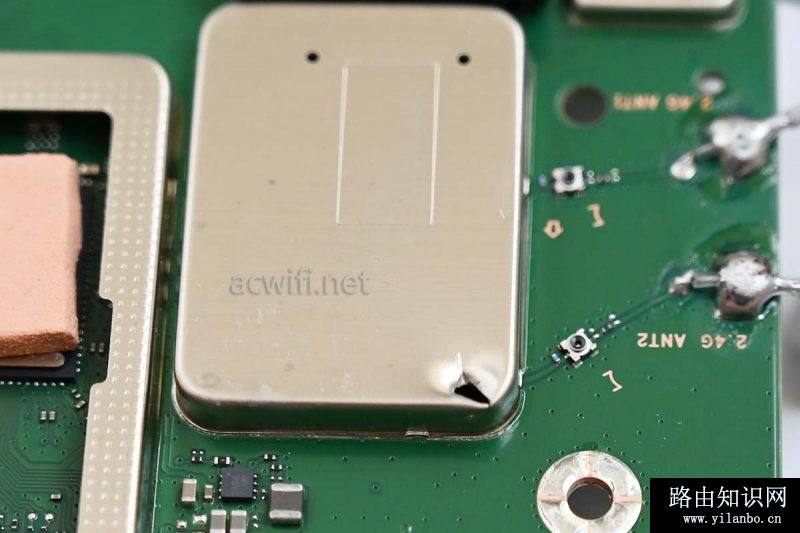

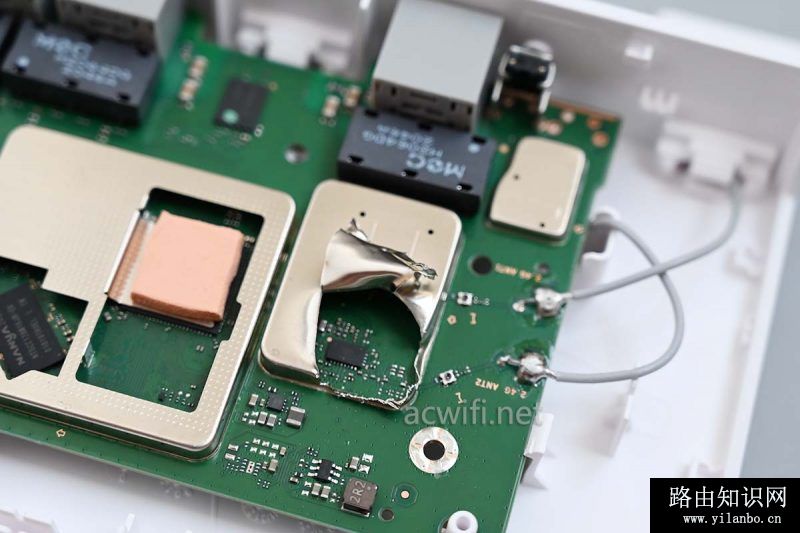

先弄一个突破口，然后慢慢剪开，剪的同时配合横向的拉力，简称撕它。

看见一颗2.4G FEM芯片了，体积还挺大的，通常这种体积的FEM芯片，放大功率都不低。

看见一颗也不爽，要看见全部两颗，继续撕它，配合一丝丝阴力就能撕出一道漂亮的弧线来：
